tutoriel changement d'éclairage compteur

Message par Max3202 le Mar 7 Nov - 10:10:35

Salut a tous.

Voilà aujourd'hui j'ai commandé le matériel et j'ai commencé a démonter le compteur pour savoir combien de led il y avait a changer (hors aiguilles) et ben a ma grande surprise, contrairement a la clio (qui en a 10) c'est blindé de led là dedans changement d'éclairage compteur Eek ! 22 leds CMS au total sans compter les led des aiguilles, la clim auto qu'il va falloir changer en blanc-bleu également !


Sites ou acheter les leds [MAJ Aout 2011] :
http://stores.ebay.fr/LED-Megashop?_rdc=1
http://stores.ebay.fr/HKJE-Led-Lamp-Center

si vous trouvez des sites inforez moi afin de mettre la liste a jour !



Tout d'abord le support

changement d'éclairage compteur Img10610


Déposer la casquette :

changement d'éclairage compteur Img10611


Enlevez le bloc compteur

changement d'éclairage compteur Img10612

changement d'éclairage compteur Img10710

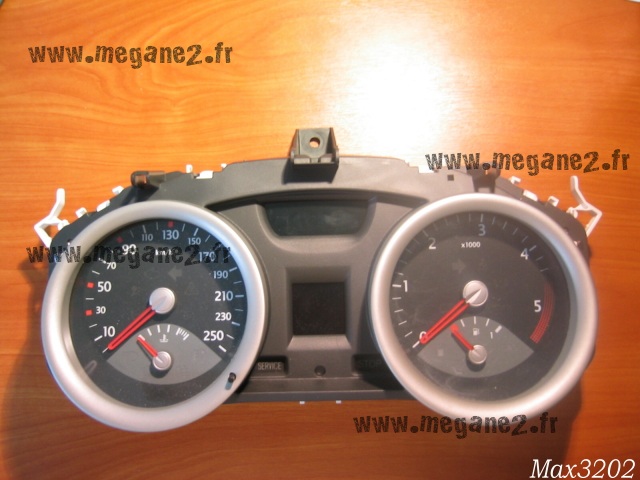

Déclipser les deux parties noir/plastique du compteur :

changement d'éclairage compteur Img10711

changement d'éclairage compteur Img10712


Enlever les aiguilles

"ATTENTION" faire les choses délicatement sinon y'aura de la casse !!!!! faites également des repères pour les remettre dans la même position lors du remontage ! :

changement d'éclairage compteur Img10713

changement d'éclairage compteur Img10714

changement d'éclairage compteur Img10715


Enlever le circuit imprimé

"ATTENTION a la connectique des écrans LCD du compteur !!!!!!!

changement d'éclairage compteur Img10716

changement d'éclairage compteur Img10810



AFFAIRE A SUIVRE dès que je reçoit les LEDs CMS je change tout ça et hop ! changement d'éclairage compteur Fume



mise à jour du 17/04/2010 :

voici la polarité des leds pour les compteurs de phase 1 avec grand écran ODB central

changement d'éclairage compteur Imag0026


Dernière édition par FM le Jeu 11 Aoû - 17:37:41, édité 9 fois

_________________________________________________________________________________________________________________________________________________________

Peugeot 508 GT 204cv wipnav + full cuir, et oui chuis plus chez Rino :-)
Max3202
Max3202
Admin / Webmaster
Admin / Webmaster

Masculin
Nombre de messages : 9304
Age : 39
Localisation : DTC, si si cherches bien.....
Nb de points restant : Enfin 12
Loisirs : plein de choses
Date d'inscription : 27/10/2006

http://megane2.superforum.fr

Revenir en haut Aller en bas

tutoriel Re: changement d'éclairage compteur

Message par Max3202 le Mar 7 Nov - 10:16:32

Alors ça y est j'ai fini et le résultat final (compteur, affichage déporté et clim auto) est plus que satisfaisant.

pour info les leds je les aient achetés sur EBAY (pack de 50 leds bleu, 50 blanche puis 50 diodes 3mm pour les boutons leve vitre comme ça j'ai de quoi faire)


Voici la suite du reportage au programme on refait l'ODB en bleu, l'affichage déporté et la clim auto avec une petite modif supplémentaire (inspiration de l'Exception) :

Tout d'abord démontage de la console centrale pour le système de la clim régulée :
changement d'éclairage compteur Max32010

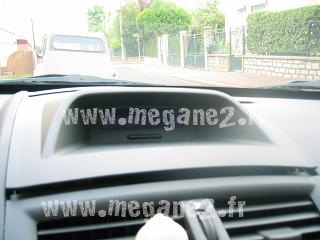

On déclipse le haut de la console pour prendre l'affichage déporté. Attention le bloc est en deux parties qui sont attachés par des vis torx :
changement d'éclairage compteur Max32011 changement d'éclairage compteur Max32012

Un endroit pour planquer la drogue Sad (je déconne bien sûr !) drunken
changement d'éclairage compteur Max32013

Vue de haut :
changement d'éclairage compteur Max32014


Démontage de l'afficheur déporté :
changement d'éclairage compteur Max32015 changement d'éclairage compteur Max32016


changement d'éclairage compteur Max32017 changement d'éclairage compteur Max32018


Voilà les leds a changer (le - de la led étant le coté bizauté):
changement d'éclairage compteur Max32019 changement d'éclairage compteur Max32020


changement d'éclairage compteur Max32021 changement d'éclairage compteur Max32022

Changement des leds de l'écran ( 8 leds ) et de la console ( 7 leds) :
changement d'éclairage compteur Max32023

Une petite peinture au passage argenté inspiré de la mégane Exception :
changement d'éclairage compteur Max32024 changement d'éclairage compteur Max32025


changement d'éclairage compteur Max32026

LE RESULTAT FINAL (les photos sont moyenne, car il faisait jour et je les aient prises sous ma veste Suspect drunken
changement d'éclairage compteur Max32027 changement d'éclairage compteur Max32028


changement d'éclairage compteur Max32029


J'espère que ça vous a plus

:santa:


Dernière édition par MAX le Sam 17 Avr - 20:13:46, édité 3 fois

_________________________________________________________________________________________________________________________________________________________

Peugeot 508 GT 204cv wipnav + full cuir, et oui chuis plus chez Rino :-)
Max3202
Max3202
Admin / Webmaster
Admin / Webmaster

Masculin
Nombre de messages : 9304
Age : 39
Localisation : DTC, si si cherches bien.....
Nb de points restant : Enfin 12
Loisirs : plein de choses
Date d'inscription : 27/10/2006

http://megane2.superforum.fr

Revenir en haut Aller en bas

tutoriel Re: changement d'éclairage compteur

Message par Max3202 le Mar 7 Nov - 10:17:30

la photo de jour ICI :

changement d'éclairage compteur Icon_cheers

changement d'éclairage compteur Img12490hh.th


Dernière édition par MAX le Dim 25 Jan - 13:03:57, édité 3 fois

_________________________________________________________________________________________________________________________________________________________

Peugeot 508 GT 204cv wipnav + full cuir, et oui chuis plus chez Rino :-)
Max3202
Max3202
Admin / Webmaster
Admin / Webmaster

Masculin
Nombre de messages : 9304
Age : 39
Localisation : DTC, si si cherches bien.....
Nb de points restant : Enfin 12
Loisirs : plein de choses
Date d'inscription : 27/10/2006

http://megane2.superforum.fr

Revenir en haut Aller en bas

tutoriel Re: changement d'éclairage compteur

Message par Max3202 le Mar 7 Nov - 10:21:37

Derniere modif mes boutons de lève vitre

changement d'éclairage compteur Diodes10


Dernière édition par MAX le Sam 17 Avr - 20:14:37, édité 2 fois

_________________________________________________________________________________________________________________________________________________________

Peugeot 508 GT 204cv wipnav + full cuir, et oui chuis plus chez Rino :-)
Max3202
Max3202
Admin / Webmaster
Admin / Webmaster

Masculin
Nombre de messages : 9304
Age : 39
Localisation : DTC, si si cherches bien.....
Nb de points restant : Enfin 12
Loisirs : plein de choses
Date d'inscription : 27/10/2006

http://megane2.superforum.fr

Revenir en haut Aller en bas

tutoriel Re: changement d'éclairage compteur

Message par charly25 le Sam 6 Jan - 19:42:28

changement d'éclairage compteur CIMG5347

changement d'éclairage compteur CIMG5348
charly25
charly25
Meganeux
Meganeux

Masculin
Nombre de messages : 147
Age : 31
Localisation : 25 Doubs
Date d'inscription : 17/12/2006

Revenir en haut Aller en bas

tutoriel Re: changement d'éclairage compteur

Message par Lolo 67 le Jeu 11 Jan - 22:03:01

Voilà deux trois photos du TB, c'est un peu flou mais bon, l'apn merde en ce moment..
Tout ce qui était orange est rouge sauf le compteur en blanc.
Le rouge ressort vraiment mal en photo car les LCD l'inscription est rouge sur fond noir voir rouge très sombre et pas orange sur fond rouge comme on le voit sur les photos, on voit d'ailleur que les aiguilles sont super claires alors que ces leds je ne les ai pas changés.

changement d'éclairage compteur Photo028ui4

changement d'éclairage compteur Photo033jb0

J’attends encore le reste des leds pour faire les boutons start et esp, les diodes aussi pour les LV.


Dernière édition par le Ven 6 Avr - 14:40:41, édité 1 fois

Lolo 67
Pti'Nouveau
Pti'Nouveau

Nombre de messages : 99
Date d'inscription : 09/12/2006

Revenir en haut Aller en bas

tutoriel Re: changement d'éclairage compteur

Message par vidda le Jeu 22 Mar - 19:40:07

voila ce que sa donne avec les leds blanche,desolé poue la qualité(portable)

changement d'éclairage compteur Dsc00010

vidda
Meganeux
Meganeux

Masculin
Nombre de messages : 247
Age : 35
Localisation : vernon ds l'EURE
Nb de points restant : 12 points récupéré
Loisirs : plein de truc
Date d'inscription : 09/11/2006

Revenir en haut Aller en bas

tutoriel Re: changement d'éclairage compteur

Message par neoxtof le Dim 25 Mar - 20:20:56

Alors j'ai fait ma modif "bicolore" et ça rend pas mal du tout. Par contre, comme une truffe, j'ai oublié de faire une photo avant (avec toutes les LED bleues) mais suffit de chercher un peu sur le forum pour en trouver.

Donc, j'ai un afficheur avec la plaquette 14 LEDs et j'ai finalement remplacé 5 bleus par 5 blanches. Sur la photo qui suit, les flèches correspondent à la couleur de chaque diode (je sais plus qui avait mis cette photo sur le forum, je l'ai reprise parce que j'ai aussi oublié de prendre une photo de la plaquette)
changement d'éclairage compteur Adledtk4.th

Niveau rendu, contrairement à ce que pensaient certains, ça ne fait pas du tout "malabar bi-goût": jugez plutôt !

changement d'éclairage compteur Adbx7.th

Par contre, pas eu le temps de faire des photos de jour (il faisait déjà sombre ce soir quand j'ai fait ça) donc j'essaierai d'en faire une demain.

En prime, une petite photo "OrangeLess" (les boutons de l'autoradio sont rouges, malgré la photo)
changement d'éclairage compteur Img1570uo3.th

_________________________________________________________________________________________________________________________________________________________
MRS II.1 Coupé Gris Technique OrangeLess© Full LED Carbonized by AutoStyl'
changement d'éclairage compteur Modor
neoxtof
neoxtof
Moderateur FM²
Moderateur FM²

Masculin
Nombre de messages : 12094
Age : 43
Localisation : RP
Nb de points restant : Tous
Loisirs : oui
Date d'inscription : 03/12/2006

Revenir en haut Aller en bas

tutoriel Re: changement d'éclairage compteur

Message par neoxtof le Mer 28 Mar - 18:10:43

Allez, un ptit up avec 2 photos de jour, sans flash, une normale, une avec le soleil à 8h
changement d'éclairage compteur Adjour3dm1.thchangement d'éclairage compteur Adjour4au3.th

_________________________________________________________________________________________________________________________________________________________
MRS II.1 Coupé Gris Technique OrangeLess© Full LED Carbonized by AutoStyl'
changement d'éclairage compteur Modor
neoxtof
neoxtof
Moderateur FM²
Moderateur FM²

Masculin
Nombre de messages : 12094
Age : 43
Localisation : RP
Nb de points restant : Tous
Loisirs : oui
Date d'inscription : 03/12/2006

Revenir en haut Aller en bas

tutoriel Re: changement d'éclairage compteur

Message par ToUT@TiS le Ven 30 Mar - 12:32:48

Moi sa donne sa en, plein jour

changement d'éclairage compteur Pict3313th8.th
ToUT@TiS
ToUT@TiS
Floodeur à Mort :-)
Floodeur à Mort :-)

Masculin
Nombre de messages : 6007
Age : 36
Localisation : Grenoble
Nb de points restant : 12
Loisirs : .
Date d'inscription : 03/11/2006

Revenir en haut Aller en bas

tutoriel Re: changement d'éclairage compteur

Message par neobibi le Sam 9 Juin - 10:29:04

Une vue generale pour l'emplacement des leds:

changement d'éclairage compteur Img3679ww7

neobibi
Meganeux
Meganeux

Masculin
Nombre de messages : 138
Age : 37
Localisation : Roncq
Nb de points restant : J'espère 12 :-(
Loisirs : Info, ciné, mégane
Date d'inscription : 24/04/2007

Revenir en haut Aller en bas

tutoriel Re: changement d'éclairage compteur

Message par RAMIREZ92 le Sam 9 Juin - 10:43:27

voila le sens des led
je te rapel que sur la led il y a une petite encoche , cet encoche c'est le coté négatif de la led drunken
changement d'éclairage compteur Img36710
RAMIREZ92
RAMIREZ92
Meganeux
Meganeux

Masculin
Nombre de messages : 465
Age : 38
Localisation : Marcoing ( 59 )
Nb de points restant : 10
Loisirs : belle moto , belle voiture , beau bouledogue francais
Date d'inscription : 11/12/2006

http://mat59360.labrute.fr

Revenir en haut Aller en bas

tutoriel Re: changement d'éclairage compteur

Message par vidda le Mar 3 Juil - 19:57:02

changement d'éclairage compteur Adledt11

alors ,
les fleches bleues= leds bleues
les fleches blanches = leds blanches

Voili

vidda
Meganeux
Meganeux

Masculin
Nombre de messages : 247
Age : 35
Localisation : vernon ds l'EURE
Nb de points restant : 12 points récupéré
Loisirs : plein de truc
Date d'inscription : 09/11/2006

Revenir en haut Aller en bas

tutoriel Re: changement d'éclairage compteur

Message par vidda le Mer 4 Juil - 12:31:13

changement d'éclairage compteur Adbx7.th

voila un exemple

vidda
Meganeux
Meganeux

Masculin
Nombre de messages : 247
Age : 35
Localisation : vernon ds l'EURE
Nb de points restant : 12 points récupéré
Loisirs : plein de truc
Date d'inscription : 09/11/2006

Revenir en haut Aller en bas

tutoriel Re: changement d'éclairage compteur

Message par neoxtof le Mer 18 Juil - 14:12:16

En fait comme l'écran est teinté en bleu, ça fait juste les dessin en blanc (sur la photo, l'afficheur était encore en 100% bleu)

changement d'éclairage compteur Orangelessqt7.th

_________________________________________________________________________________________________________________________________________________________
MRS II.1 Coupé Gris Technique OrangeLess© Full LED Carbonized by AutoStyl'
changement d'éclairage compteur Modor
neoxtof
neoxtof
Moderateur FM²
Moderateur FM²

Masculin
Nombre de messages : 12094
Age : 43
Localisation : RP
Nb de points restant : Tous
Loisirs : oui
Date d'inscription : 03/12/2006

Revenir en haut Aller en bas

tutoriel Re: changement d'éclairage compteur

Message par ledavdauxonnepourri le Lun 23 Juil - 12:12:17

Salut, moi aussi me suis mi a changer leclairage.
Là jcommence a bloquer....

Comment vous avez fait pour enlever le circuit du bonton START/STOP
(le bouton a droite de la foto cest le joystick pour les retro...)
changement d'éclairage compteur Img_0114

Sur le lecteur carte dans quel sens faut mettre les diodes ou CMS (le + et le -)voilà la foto (jai essayé avec des diodes la, mais ca marche pas)

changement d'éclairage compteur Img_0113

Et le pire reste a venir, j'ai niké les 2 bouton des leves vitre en voulant désouder et souder la nouvelle diode, resultat jai pu de commande pour la vitre coté passager et en prime ca griller la led coté passager une fois les veilleuse mis.
Voila a quoi ressemble mes circuit No

changement d'éclairage compteur Img_0116

En fait j'aurai aimé avec une foto du circuit imprimé coté soudure du bouton de leve vitre coté passager et celui du coté conducteur, pour pouvoir rectifier les mauvaise soudure que j'ai effectuer (il me fau un model pour une megane 3p), jpense que les autre sont pas pareil.
Merci
En attendant jvai faire le compteur là....
ledavdauxonnepourri
ledavdauxonnepourri
Meganeux
Meganeux

Masculin
Nombre de messages : 206
Age : 37
Localisation : 21000
Nb de points restant : 12
Date d'inscription : 06/05/2007

Revenir en haut Aller en bas

tutoriel Re: changement d'éclairage compteur

Message par ledavdauxonnepourri le Mar 24 Juil - 16:45:51

Et encore une autre question aussi, il est ou le - et le + sur cette led?
(cest la led dorigine du lecteur carte)
Jlé dessiner paske avec lappareil photo on voyait rien

changement d'éclairage compteur Img_0117
ledavdauxonnepourri
ledavdauxonnepourri
Meganeux
Meganeux

Masculin
Nombre de messages : 206
Age : 37
Localisation : 21000
Nb de points restant : 12
Date d'inscription : 06/05/2007

Revenir en haut Aller en bas

tutoriel Re: changement d'éclairage compteur

Message par fabien le Mer 25 Juil - 6:14:42

@ledavdauxonnepourri a écrit:Et encore une autre question aussi, il est ou le - et le + sur cette led?
(cest la led dorigine du lecteur carte)
Jlé dessiner paske avec lappareil photo on voyait rien

changement d'éclairage compteur Img_0117

Bon j'ai demonté le mien et en fait la petite encoche que tu voit a gauche c'est le moins. Donc tu met ta CMS avec l'encoche vers la gauche (les 2 dans le meme sens).
Voila.
fabien
fabien
Meganeux
Meganeux

Masculin
Nombre de messages : 178
Age : 34
Localisation : AMIENS Picardie
Nb de points restant : Etudiant
Loisirs : Cyclisme
Date d'inscription : 07/03/2007

http://www.valmorel-vacances.fr

Revenir en haut Aller en bas

tutoriel Re: changement d'éclairage compteur

Message par ledavdauxonnepourri le Ven 27 Juil - 14:11:21

Voila quelque photo, cest pas facile de les prendre nikel, mais rien ne vau de voir ca en reel cest beaucoup mieu, mais cest mieu que rien....

Photo dans garage
changement d'éclairage compteur Img_0110

Photo dans garage
changement d'éclairage compteur Img_0111

Photo fans garage
changement d'éclairage compteur Img_0112

Photo dans garage
changement d'éclairage compteur Img_0113

Photo exterieur mais pas top la non plus avec lappareil photo
changement d'éclairage compteur Img_0115

Photo de ma poignet repeint
changement d'éclairage compteur Img_0114

voila voila
ledavdauxonnepourri
ledavdauxonnepourri
Meganeux
Meganeux

Masculin
Nombre de messages : 206
Age : 37
Localisation : 21000
Nb de points restant : 12
Date d'inscription : 06/05/2007

Revenir en haut Aller en bas

tutoriel Re: changement d'éclairage compteur

Message par ledavdauxonnepourri le Dim 29 Juil - 15:51:50

Tenez j'ai réussi a faire des photo trés correct des changement de LED
Avec ces photo ca risque d'en motivé plus d'uns drunken

Ah dans cette photo la batte etait en mouvement drunken
changement d'éclairage compteur Img_0116

changement d'éclairage compteur Img_0117

changement d'éclairage compteur Img_0118

changement d'éclairage compteur Img_0119

Alors y'en a qui sont motivé maintenant hein rendeer Embarassed
ledavdauxonnepourri
ledavdauxonnepourri
Meganeux
Meganeux

Masculin
Nombre de messages : 206
Age : 37
Localisation : 21000
Nb de points restant : 12
Date d'inscription : 06/05/2007

Revenir en haut Aller en bas

tutoriel Re: changement d'éclairage compteur

Message par Franck le Mer 22 Aoû - 19:08:41

excepté les LV et le reglage luminosité voici qlq photos :

changement d'éclairage compteur 100_3781

(ps : c'est un bug les plaques blanches sur l'ouverture des portes)

changement d'éclairage compteur 100_3773

changement d'éclairage compteur 100_3769


La suite des photos ici :
http://megane2.superforum.fr/Generale-c1/Presentez-vous-ICI-f2/nouveau-membre-t2529-15.htm



edit : vous remarquerez peut etre que j'ai mal remis l'aiguille du compte tour ... je le refais a l'occase drunken
Franck
Franck
Pti'Nouveau
Pti'Nouveau

Masculin
Nombre de messages : 58
Age : 39
Localisation : Strasbourg
Nb de points restant : 12
Loisirs : basket
Date d'inscription : 05/08/2007

Revenir en haut Aller en bas

tutoriel Re: changement d'éclairage compteur

Message par jojo42 le Mer 26 Sep - 18:55:12

salut à tous,
voilà je viens de faire un changement de couleur de mon compteur,
Il etait blanc et maintenant il est bleu et le tout pour 4€50
changement d'éclairage compteur 18-09-13

changement d'éclairage compteur 18-09-14

Je peux vous dire que ce procede prend au maxi 30min pour un rendu superbe la preuve en photos
jojo42
jojo42
Pti'Nouveau
Pti'Nouveau

Masculin
Nombre de messages : 81
Age : 35
Localisation : Saint etienne
Nb de points restant : 12
Loisirs : Sports mecaniques
Date d'inscription : 20/07/2007

Revenir en haut Aller en bas

tutoriel Re: changement d'éclairage compteur

Message par wilbaze le Mer 26 Sep - 21:05:43

Vous en pensez quoi ?

changement d'éclairage compteur Dsc02211
wilbaze
wilbaze
Floodeur à Mort :-)
Floodeur à Mort :-)

Masculin
Nombre de messages : 6988
Age : 33
Localisation : Aveyron
Nb de points restant : 12
Loisirs : DeeJay !!! Moto !
Date d'inscription : 28/08/2007

http://deetsh.vad.online.fr

Revenir en haut Aller en bas

tutoriel Re: changement d'éclairage compteur

Message par neoxtof le Jeu 27 Sep - 10:50:38

Bah Max (et il n'est pas le seul) a tout fait en blanc / bleu. Regardes, une photo de la mienne

changement d'éclairage compteur Orangelessqt7.th

Tu as la plupart des tutos sur le forum (y compris pour les boutons de lève-vitres) Suffit de chercher un peu.

Tu peux aussi regarder dans les présentations, il y a pas mal de photos (mais faut un peu de temps pour tout lire)

_________________________________________________________________________________________________________________________________________________________
MRS II.1 Coupé Gris Technique OrangeLess© Full LED Carbonized by AutoStyl'
changement d'éclairage compteur Modor
neoxtof
neoxtof
Moderateur FM²
Moderateur FM²

Masculin
Nombre de messages : 12094
Age : 43
Localisation : RP
Nb de points restant : Tous
Loisirs : oui
Date d'inscription : 03/12/2006

Revenir en haut Aller en bas

tutoriel Re: changement d'éclairage compteur

Message par Sonik34 le Jeu 27 Sep - 16:17:49

@ Bon je vais mettre une photos de l'interieur d'une Seat Leon (qui s'inspire des audi en therme d'éclairage...), c'est rouge quoi lol
changement d'éclairage compteur Seat_Leon-FR_70_1024x768
Sonik34
Sonik34
Pti'Nouveau
Pti'Nouveau

Masculin
Nombre de messages : 12
Age : 33
Localisation : Montpellier / Nîmes
Nb de points restant : Opticien - lunetier
Loisirs : Tuning, cinéma, TV
Date d'inscription : 26/09/2007

Revenir en haut Aller en bas

tutoriel Re: changement d'éclairage compteur

Message par jojo42 le Lun 15 Oct - 19:12:23

changement d'éclairage compteur Imgp0911 ou changement d'éclairage compteur Imgp0912

Voici le fameux dégradé de rouge à la base de l'aiguille. Je trouve cela super. Sa me rapelle ma Xsara VTS qui avait ça d'origine...

je troouve que sa rend le compteur encore plus appaisant avec ce dégradé... enfin à vous de voir...
jojo42
jojo42
Pti'Nouveau
Pti'Nouveau

Masculin
Nombre de messages : 81
Age : 35
Localisation : Saint etienne
Nb de points restant : 12
Loisirs : Sports mecaniques
Date d'inscription : 20/07/2007

Revenir en haut Aller en bas

tutoriel Re: changement d'éclairage compteur

Message par ToUT@TiS le Sam 20 Oct - 16:02:11

Sa ressemble bien a sa pour les leds du lecteur de carte
ToUT@TiS
ToUT@TiS
Floodeur à Mort :-)
Floodeur à Mort :-)

Masculin
Nombre de messages : 6007
Age : 36
Localisation : Grenoble
Nb de points restant : 12
Loisirs : .
Date d'inscription : 03/11/2006

Revenir en haut Aller en bas

tutoriel Re: changement d'éclairage compteur

Message par Max3202 le Dim 21 Oct - 12:32:34

@royal38 a écrit:Bonjour à tous Wink

Je voulais simplement vous poser une question Question

Les 2 leds du lecteur de carte sont-elles bien celles-ci :

changement d'éclairage compteur Led_cms_SL_bleu

http://www.bluecars.net/product_info.php?cPath=30_56&products_id=89

Merci à tous changement d'éclairage compteur 731484

oui mais on peux utiliser de la led SMS pour le lecteur de carte, il faut tout simplement la coucher ! Je l'ai fait hier sur la voiture de "Tomtom" Very Happy

_________________________________________________________________________________________________________________________________________________________

Peugeot 508 GT 204cv wipnav + full cuir, et oui chuis plus chez Rino :-)
Max3202
Max3202
Admin / Webmaster
Admin / Webmaster

Masculin
Nombre de messages : 9304
Age : 39
Localisation : DTC, si si cherches bien.....
Nb de points restant : Enfin 12
Loisirs : plein de choses
Date d'inscription : 27/10/2006

http://megane2.superforum.fr

Revenir en haut Aller en bas

tutoriel Re: changement d'éclairage compteur

Message par tomtom le Mer 24 Oct - 16:55:12

voila des photos de mon interieur bleu avec la clim "manuelle". En attendant de trouver un appareil photos qui rendent un meilleur resultat. Le seul truc c'est que l'on ne voit plus le rouge sur la clim mais c'est pas grave.
changement d'éclairage compteur Img_5310
changement d'éclairage compteur Img_5312
tomtom
tomtom
Moderateur FM²
Moderateur FM²

Masculin
Nombre de messages : 7245
Age : 34
Localisation : 91
Nb de points restant : 12
Loisirs : plein de chose !!! Le roi du torx de 20 !!!
Date d'inscription : 29/03/2007

Revenir en haut Aller en bas

tutoriel Re: changement d'éclairage compteur

Message par wilbaze le Mer 24 Oct - 19:29:54

Moi j'ai enfin reçu mes leds blanches, voila le résultat :

changement d'éclairage compteur Dscf0212

changement d'éclairage compteur Dscf0213

Peut etre un jour du rouge a la place de l'orange mais c'est pas au programme pour le moment. Un blanc un poil plus chaud aurait été cool mais bon la ca va bien. drunken
wilbaze
wilbaze
Floodeur à Mort :-)
Floodeur à Mort :-)

Masculin
Nombre de messages : 6988
Age : 33
Localisation : Aveyron
Nb de points restant : 12
Loisirs : DeeJay !!! Moto !
Date d'inscription : 28/08/2007

http://deetsh.vad.online.fr

Revenir en haut Aller en bas

tutoriel Re: changement d'éclairage compteur

Message par wilbaze le Mar 13 Nov - 23:52:49

@josss91 a écrit:Dc en gros tu me dit de mettre les aiguilles, de les tourner au maximun possible sur leur gauche et de voir ou elles s'arretent?

C'est ca.

Tu doit avoir les aiguilles environ dans cette position :

changement d'éclairage compteur Dscf0210
wilbaze
wilbaze
Floodeur à Mort :-)
Floodeur à Mort :-)

Masculin
Nombre de messages : 6988
Age : 33
Localisation : Aveyron
Nb de points restant : 12
Loisirs : DeeJay !!! Moto !
Date d'inscription : 28/08/2007

http://deetsh.vad.online.fr

Revenir en haut Aller en bas

tutoriel Re: changement d'éclairage compteur

Message par Julescorp le Dim 20 Jan - 12:52:41

Bonjour à tous,

Comme prévu voici quelques photos de mon interieur (désolé pour la qualité je vais reesayer avec un meilleur APN):

changement d'éclairage compteur Image_10

changement d'éclairage compteur Image_11

changement d'éclairage compteur Image_12

changement d'éclairage compteur Image_13

changement d'éclairage compteur Image_14


Bonne journée à tous
Julescorp
Julescorp
Meganeux
Meganeux

Masculin
Nombre de messages : 172
Age : 38
Localisation : Région Parisienne
Date d'inscription : 06/07/2007

Revenir en haut Aller en bas

tutoriel Re: changement d'éclairage compteur

Message par Max3202 le Lun 3 Nov - 22:00:05

on voie pas de quoi tu parles Smile

sinon je vais me lancer dans de la nouvelle génération de compteur avec Tomtom avec ça :

changement d'éclairage compteur 5mmfluxdemensionchangement d'éclairage compteur 5mmfluxwhite

changement d'éclairage compteur 120degree

SPECIFICATIONS:



  • Source Material: InGaN
  • Emitting Colour: 0.5 WATT HIGH POWER 5mm 5-Chips White SuperFlux LED
  • LENS Type:Water clear
  • Color Tempeature: 8 000K
  • Luminous Intensity-MCD: 50,0000 mcd
  • Reverse Voltage:5.0 V
  • DC Forward Voltage: Typical: 3.4 V Max: 3.8V
  • DC Forward Current:100mA
  • Viewing Angle:120 degree
  • Lead Soldering Temp:260°C for 5 seconds
  • Intensely Bright



changement d'éclairage compteur 5mm5chipBflux4





SPECIFICATIONS:



  • Source Material: InGaN
  • Emitting Colour: 0.5 WATT 5mm 5-Chips BLUE SuperFlux LED
  • LENS Type:Water clear
  • Luminous Intensity-MCD: Max: 40000 mcd
  • Reverse Voltage:5.0 V
  • DC Forward Voltage: Typical: 3.4 V Max: 3.8V
  • DC Forward Current:100mA
  • Viewing Angle:120 degree
  • Lead Soldering Temp:260°C for 5 seconds
  • Intensely Bright

_________________________________________________________________________________________________________________________________________________________

Peugeot 508 GT 204cv wipnav + full cuir, et oui chuis plus chez Rino :-)
Max3202
Max3202
Admin / Webmaster
Admin / Webmaster

Masculin
Nombre de messages : 9304
Age : 39
Localisation : DTC, si si cherches bien.....
Nb de points restant : Enfin 12
Loisirs : plein de choses
Date d'inscription : 27/10/2006

http://megane2.superforum.fr

Revenir en haut Aller en bas

tutoriel Re: changement d'éclairage compteur

Message par Max3202 le Mar 4 Nov - 18:32:18

@neoxtof a écrit:les PLCC-2 c'est celles que tu as déjà mises sur ton compteur. Les PLCC-6 c'est des CMS aussi mais avec 6 points de connexions et l'équivalent de 3 PLCC-2 à l'intérieur Wink

http://cgi.ebay.fr/NEW-10X-SMD-SMT-PLCC-6-White-LEDs-6000mcd-F-S_W0QQitemZ250112146186QQihZ015QQcategoryZ66954QQtcZphotoQQcmdZViewItemQQ_trksidZp1742.m153.l1262

20 mA pour 6000 mcd, c'est pas mal aussi Wink

bah justement, ça j'en ai commandé aussi au cas où
changement d'éclairage compteur 0a5c_2

par contre le branchement c'est chaud ça changement d'éclairage compteur 344350 ya du + à droite et à gauche de la led...
changement d'éclairage compteur SMD5050

_________________________________________________________________________________________________________________________________________________________

Peugeot 508 GT 204cv wipnav + full cuir, et oui chuis plus chez Rino :-)
Max3202
Max3202
Admin / Webmaster
Admin / Webmaster

Masculin
Nombre de messages : 9304
Age : 39
Localisation : DTC, si si cherches bien.....
Nb de points restant : Enfin 12
Loisirs : plein de choses
Date d'inscription : 27/10/2006

http://megane2.superforum.fr

Revenir en haut Aller en bas

tutoriel Re: changement d'éclairage compteur

Message par Max3202 le Jeu 6 Nov - 18:53:09

@neoxtof a écrit:

Ca sent le fond de compteur made in Seb ça ! Photos ?

voilà pourquoi on va mettre de la led plus puissante :
changement d'éclairage compteur P0511010
changement d'éclairage compteur P0511011
changement d'éclairage compteur P0511012

_________________________________________________________________________________________________________________________________________________________

Peugeot 508 GT 204cv wipnav + full cuir, et oui chuis plus chez Rino :-)
Max3202
Max3202
Admin / Webmaster
Admin / Webmaster

Masculin
Nombre de messages : 9304
Age : 39
Localisation : DTC, si si cherches bien.....
Nb de points restant : Enfin 12
Loisirs : plein de choses
Date d'inscription : 27/10/2006

http://megane2.superforum.fr

Revenir en haut Aller en bas

tutoriel Re: changement d'éclairage compteur

Message par KUT60 le Dim 25 Jan - 9:08:07

@RAMIREZ92 a écrit:bonjour a tous
suite a de nombreuses demande je vous mets en ligne mes schémas pour les modifs de notre intérieur
voila les schémas t'en demandés

les poles + et - sont indiqué ainsi que l'encoche de la led CMS qui est marqué par une flèche



Compteur de vitesse


changement d'éclairage compteur Compte10



Compte tours


changement d'éclairage compteur Compte11


Affichage compteur

changement d'éclairage compteur Img36710


ODB 4 leds

changement d'éclairage compteur Plaque10


ODB 14 leds


changement d'éclairage compteur Plaque11


rrouge changement d'éclairage compteur 905552 je rapelle que ni moi ni le forum devra répondre de vos mauvaises manipulation qui pourrais déteriorer votre matériel

coucou les amis, quelqu'un peut remetre la photo des poles + et - pour le compteur de vitesse s'il vous plait ??

merci

KUT60
Pti'Nouveau
Pti'Nouveau

Masculin
Nombre de messages : 27
Age : 31
Localisation : Oise
Nb de points restant : 12
Loisirs : tuning, moto, cc, lowrider, ma ptite femme Miss KUT
Date d'inscription : 14/05/2008

Revenir en haut Aller en bas

tutoriel Re: changement d'éclairage compteur

Message par Max3202 le Dim 25 Jan - 13:06:14

faut demander a la personne concerné ramirez car ce sont ses photos Laughing

_________________________________________________________________________________________________________________________________________________________

Peugeot 508 GT 204cv wipnav + full cuir, et oui chuis plus chez Rino :-)
Max3202
Max3202
Admin / Webmaster
Admin / Webmaster

Masculin
Nombre de messages : 9304
Age : 39
Localisation : DTC, si si cherches bien.....
Nb de points restant : Enfin 12
Loisirs : plein de choses
Date d'inscription : 27/10/2006

http://megane2.superforum.fr

Revenir en haut Aller en bas

tutoriel Re: changement d'éclairage compteur

Message par popi le Mer 25 Fév - 14:13:50

Salut,

Bon une question certainement idiote mais ... pour démonter la casquette des compteurs, il faut d'abord tirer en avant puis vers le haut ou l'inverse ?
J'ai essayé sur la mienne mais ça tient bien et j'ai pas envie de péter un truc en démontant donc je me renseigne avant.
D'avance merci pour la réponse.
popi
popi
Pti'Nouveau
Pti'Nouveau

Masculin
Nombre de messages : 35
Age : 37
Localisation : Limoges
Nb de points restant : 11 -> dur dur 50km/h en ville
Loisirs : Info, Moto, Voiture
Date d'inscription : 11/09/2008

Revenir en haut Aller en bas

tutoriel Re: changement d'éclairage compteur

Message par obywan28 le Mer 25 Fév - 15:53:45

@popi a écrit:Salut,

Bon une question certainement idiote mais ... pour démonter la casquette des compteurs, il faut d'abord tirer en avant puis vers le haut ou l'inverse ?
J'ai essayé sur la mienne mais ça tient bien et j'ai pas envie de péter un truc en démontant donc je me renseigne avant.
D'avance merci pour la réponse.
Tu pousses vers le pare brise. Assis dans le siège, tes deux paumes contre la casquette et tu pousses vers le haut (un bon p'tit coup). La casquette est clipsée Wink

_________________________________________________________________________________________________________________________________________________________
Nouvelle galerie


changement d'éclairage compteur Signat10
changement d'éclairage compteur _mg_0023




changement d'éclairage compteur Hihini4-148472changement d'éclairage compteur Modo4112changement d'éclairage compteur Hihini4-148472changement d'éclairage compteur Obywan28
obywan28
obywan28
Modérateur Oby
Modérateur Oby

Masculin
Nombre de messages : 26772
Age : 45
Localisation : 28
Nb de points restant : 12
Loisirs : PC; musiques; XBOX... brico...
Date d'inscription : 04/10/2008

Revenir en haut Aller en bas

tutoriel Re: changement d'éclairage compteur

Message par Beninho le Mer 25 Fév - 16:39:13

moi quand je pousse un bon petit coup ca déclipse pas ma casquette ... mais ca fait des traces de pneu ...

changement d'éclairage compteur 190584
Beninho
Beninho
Meganeux
Meganeux

Masculin
Nombre de messages : 160
Age : 37
Localisation : Le Pecq (78)
Nb de points restant : 12
Loisirs : PS3, Futebol, Vidéo, Les Bagnoles en général ...
Date d'inscription : 10/02/2009

Revenir en haut Aller en bas

tutoriel Re: changement d'éclairage compteur

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 24 1, 2, 3 ... 12 ... 24  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
